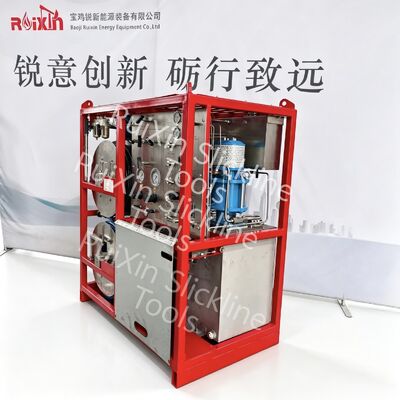

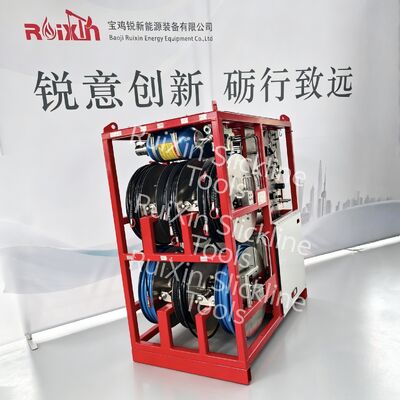

Attrezzatura del cavo di iniezione del grasso di controllo idraulico del PCE di Slickline 5000PSI ~ 15000PSI API Wireline

Slickline PCE Sistema di pompa di iniezione di grasso a controllo idraulico 5000PSI ¥15000PSI API

I. Visualizzazione

La sezione di iniezione del grasso è progettata per fornire un sistema a pressione e di ritorno per il tubo di iniezione del grasso e la testa di tenuta dell'iniezione del grasso.la produzione di grasso ad alta pressione della pompa di iniezione di grasso entra nella parte inferiore del tubo di limitazione del flusso e scorre verso l'alto, viene infine scaricato dall'uscita superiore del tubo di flusso, creando così un valore di pressione elevato all'interno del tubo del limitatore di flusso,raggiungere lo scopo di lubrificare il cavo (o il filo) e sigillare la pressione della testata del pozzo.

La sezione di controllo idraulico è costituita principalmente da pompe di olio, accumulatori, valvole direzionali, valvole di sicurezza e altre apparecchiature di supporto,abilitando un dispositivo di commutazione rapido e sicuro per il blowout prevention, scatola di controllo del blowout, catturatore superiore, catturatore inferiore, dispositivo anti-caduta, ecc. Tutte le operazioni sono integrate sul pannello di comando, rendendolo conveniente per il funzionamento.

II. Principali parametri tecnici

1Specifica e modello: YK-70/21-Y;

2Pressione di uscita nominale: 70 MPa;

3Pressione d'aria di guida: 0,7 - 1 MPa;

4. Flusso idraulico: 21 MPa;

III. Caratteristiche strutturali

1La pompa idraulica di iniezione è suddivisa in tre sistemi principali: il sistema di aspirazione, il sistema di iniezione e il sistema di controllo idraulico, tutti installati sullo stesso telaio;

2L'insieme di aspirazione è costituito principalmente dalla valvola principale della sorgente d'aria, dai condotti, dai regolatori di pressione, ecc.;

3Il sistema di iniezione è costituito principalmente dalla pompa di iniezione, dalla valvola ad aghi ad alta pressione, dal tamburo di iniezione, dal tamburo BOP, dal tubo di iniezione, dal tamburo di scarico e dall'assemblaggio delle condotte, ecc.

4Il sistema di controllo idraulico è costituito principalmente dalla pompa di azionamento idraulico, dall'accumulatore, dalle valvole di controllo, dai tubi idraulici, dai tamburi e dall'assemblaggio delle condotte, ecc.

5. sia il sistema di iniezione del grasso che il sistema idraulico sono dotati di serbatoi di stoccaggio dell'olio (grassi) (sono disponibili scatole di stoccaggio).

6La pompa di iniezione del grasso e la pompa di azionamento idraulico sono azionate da mezzi pneumatici per l'aspirazione del grasso.

7Il sistema di iniezione del grasso e il sistema di controllo idraulico possono funzionare indipendentemente o simultaneamente.

Qualsiasi dimensione può essere personalizzata in base alle esigenze del cliente

Attenzione!

Servizi di manutenzione

1. aggiungere regolarmente olio lubrificante ai misteri di olio nel sistema di aspirazione. si raccomanda di utilizzare olio N32 (20#) in inverno e olio N46 (30#) in estate;
2- eseguire regolarmente test di sigillamento delle condotte.
