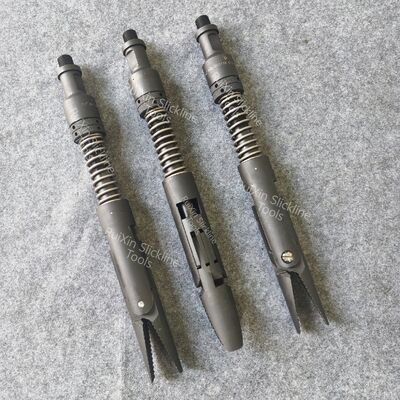

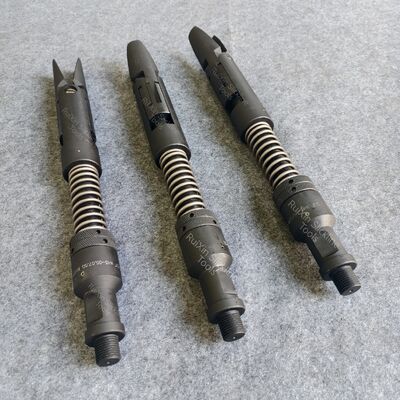

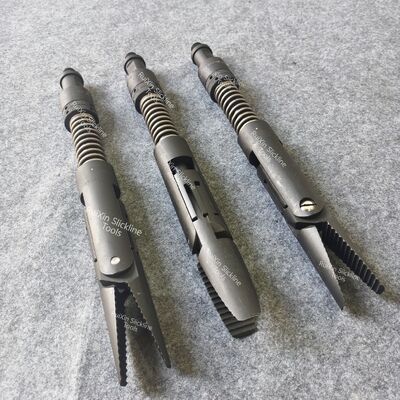

Pinza a coccodrillo per cavo 2,3 pollici Strumenti per cavo liscio Specifica API

Wireline 2.3 Inch Alligator Grab Slickline Tools API Spec

Introduzione

Gli alligatori sono adatti per l'uso nelle operazioni di filo. Possono essere utilizzati per attaccare oggetti non standard, estranei, oggetti speciali o strumenti senza collo da pescaUna sorta di strumento operativo.Ad esempio, quadrato, rotondo, una sorta di strumento di presa di pinza che non può essere utilizzato con strumenti magnetici forti o strumenti standard di getto e raccolta

caratteristiche strutturali

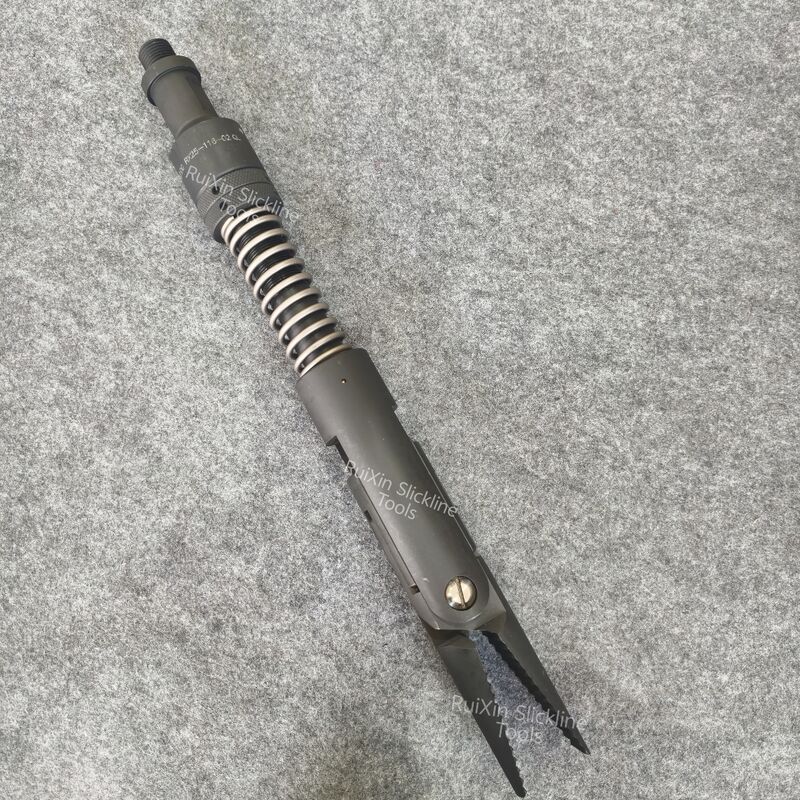

  La presa dell'alligatore è composta principalmente dal collo del pesce, dal fusibile, dal dado di regolazione, dalla molla, dalla manica della gonna, dal perno dell'albero, dalle artigliature, dal perno cilindrico e dal perno della clip, ecc.
Quando la manica della gonna viene spostata su e giù, gli artigli installati su di essa possono scivolare lungo il perno cilindrico sul fusibile e ruotare intorno al perno dell'albero,completando così le azioni di apertura e di chiusura- il perno (o perno) mantiene gli artigli in posizione aperta collegando lo spinello e la manica della gonna;possono essere ottenuti diversi livelli di forza di fissaggioQuando il perno di taglio (o il perno di rilascio del peso della stringa dell'utensile viene abbassato) viene scosso verso il basso, la manica della gonna si muove verso il basso sotto la forza della molla,causando gli artigli a chiudere rapidamente e stringere l'oggetto estraneo downhole.

utilizzo

1Attacca l' alligatore.afferrarealla stringa di strumentazione di base;
2. allentare il dado di regolazione;
3. installare il perno (o usare una sottile canna di ferro per spingerlo nel foro della gonna dalla grande estremità del perno per fissarlo);
4. regolare il dado di regolazione e comprimere la molla nella posizione appropriata;
Nota: la distanza di compressione della molla deve essere maggiore del movimento previsto verso il basso della gonna; altrimenti, le mascelle non saranno in grado di afferrare saldamente il pesce bloccato.
5. abbassare lo strumento; dopo aver raggiunto la posizione, eseguire un impatto verso il basso per tagliare il perno di clip (o abbassare il peso della stringa dello strumento per rilasciare il perno);
6. Sollevare lo strumento; se lo strumento incontra resistenza, effettuare un impatto verso l'alto per sollevarlo in superficie.
Nota: quando si monta e si abbassa lo strumento, se la pinza alligatore è in posizione aperta,nessuna parte del corpo dell'operatore deve essere sotto la molla per evitare che la pinza alligatore tagli accidentalmente la pinza (o rilasci la pinza) e causare lesioni.

Qualsiasi dimensione può essere personalizzata in base alle esigenze del cliente.

Manutenzione e cura:

Dopo l'uso, rimuovere prontamente macchie di olio, detriti e particelle di sabbia per evitare che il movimento dello strumento sia ostruito.
